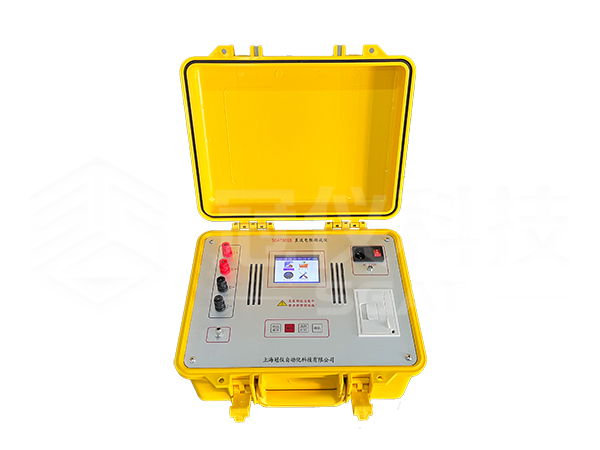

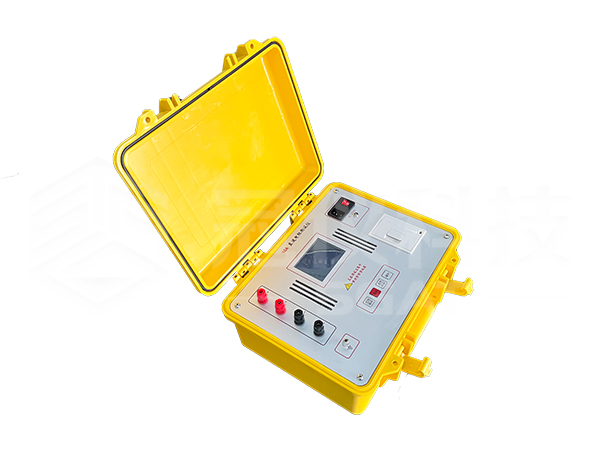

SGAT8010直流電阻測試儀（10A），變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，公司利用自身技術優勢研制了直流電阻測試儀。變壓器直流電阻測試儀該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由雙芯片采樣，精度更高，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

       繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

       本公司開發生產的系列變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。

1、輸出電流及量程：最大輸出電流： 10A。

注：使用自動擋時測試時，電阻有跳動時或電流不對時請選擇手動電流，或變壓器柱頭有鍍鋅層電流鉗沒有夾緊接觸不好，抓緊電流鉗頭轉動幾下。

2、最高分辨度： 0.1。

3、儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。

4、具有存儲功能。

5、工作電源： AC220V±10﹪，工作溫度：﹣20℃～40℃?！　?/p>

6、工作濕度：環境濕度＜80%RH 。            　

7、儀器重量：6KG。

8、打印機能打印日期時間

9、儀器能顯示75度電阻值

1、AC220 電源插座，自帶開關及保險倉　　

2、接地柱：　地線接線端子

3、I+  I-：輸出電流端子

4、V+　  V-：采樣電壓端子

5、面板按鍵有選： 循環鍵（改時間專用）；復位鍵，選擇鍵，確認鍵。

6、確認鍵：確認當前選擇，在測試狀態下，按確認鍵保存打印數據，在“歷史記錄”里也可用此鍵打印數據。在時鐘修改里當增加數字來使用。

7、復位鍵：按下此鍵，菜單返回上一級回到初始狀態。

8、選擇鍵：按此鍵可以選擇菜單和電流，測試結果出來后長按3秒可以打印結果。在時間調整里當減少鍵使用。

9、循環鍵（時間循環）此鍵只有在調整時間里使用，當進入時間時，按下此鍵就可以用選擇鍵或確認鍵來調整(年)份，年份調整好后，再按循環鍵，進入（月)調整，同樣按選擇鍵或確認鍵來調整，到（秒）調整好和  再按一下循環鍵，時間就修改保存好了 ，此時顯示屏上面就跳出你設定的時間了。
