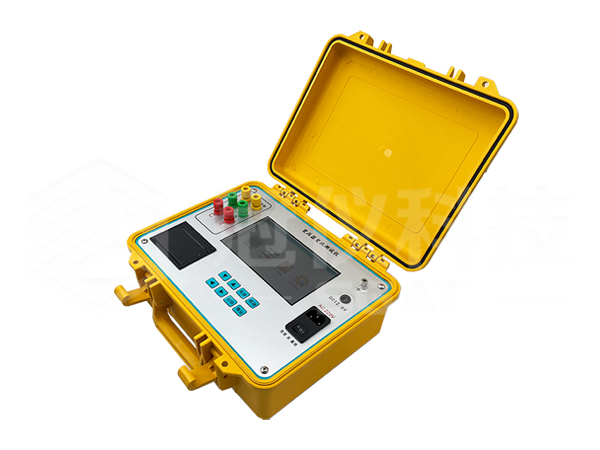

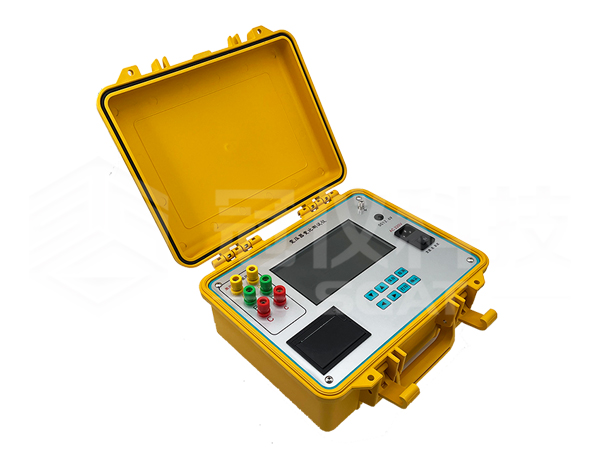

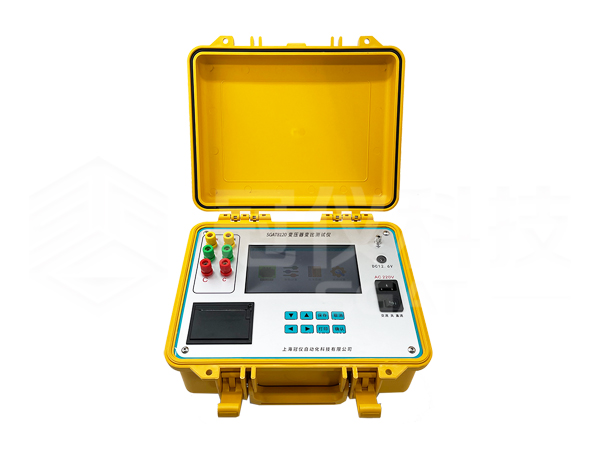

SGAT8120采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來。具有操作簡便，功能完備，數據穩定可靠的特點外還可以進行盲測（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號）的手持式變比測試儀；能適應各種大中小型變壓器變比測試的需要。

1、測試量程寬，變比最高可測達10000；

2、內置三相數字電源，測試穩定可靠。

3、體積小、重量輕、測試速度快，10秒內完成三相測試；

4、Ζ形聯接變壓器測試；

5、具有盲測變比、組別測試功能；

6、不掉電時鐘和日期顯示，數據存儲功能；

7、高、低壓反接保護、短路保護功能；

8、真交直流兩用，內置大容量電池，充電不影響使用。

9、一條測試結果可保存所有分接的變比數據。

10、全透型大屏幕液晶，可在陽光下清晰顯示。

1、測量范圍   0.9～10000

2、分 辨 率   最小0.0001

3、準 確 度   0.2%（0.9-500） 0.3%（500-3000）  0.5%（3000-10000）

4、輸出電壓   24V

5、外形尺寸   320mm×240mm×126mm

6、儀器重量   2.8kg

1、短按面板上的電源按鍵開機，顯示如下所示的開機主界面，共有四個選項，現說明如下：

①參數設置：選擇試品類型，設置試品參數，并可以保存默認參數。

②變比測試：進行變比、比差、組別、分接位置等測試。

③歷史數據：查看保存到本機內存中的數據，也可將數據轉存到U盤中。

④系統設置：設置液晶亮度，背光，系統時間，電量顯示等參數。

底部狀態欄左側顯示當前時間，右側顯示電池電量。

在此界面下，按↑↓←→鍵，選取導航選項；然后按確認建進入對應界面。

參數設置界面用于設置變比測試所用到的變壓器參數。

參數設置完成后可進入變比試驗界面。

歷史記錄界面可查看用戶保存在機身內存中的數據,按存儲鍵可以將數據保存到U盤。此界面上面為參數顯示，下面為分接變比表格數據（見5.4變比測試界面中的描述）。

1、在測量前要確保被測設備處于停電狀態，各測試端子不能接地。。

2、測量接線一定要嚴格按說明書操作，認真檢查設置的參數是否正確。

3、測試只前請認真檢查接線，不要出現反接，短接的情況。

4、A、B、C相序錯誤會導致組別號測試錯誤，從而影響最終的測試結果。

5、插入充電后指示燈紅色代表正在充電，指示燈變?yōu)榫G色時充電完成。

6、請使用儀器自帶的充電器進行充電，否則可能會對電池造成永久的傷害。
