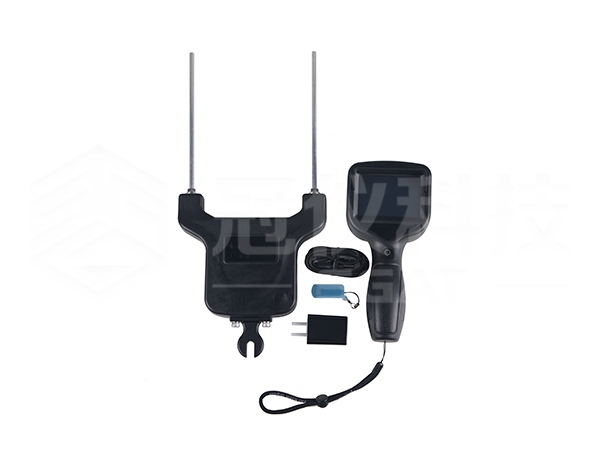

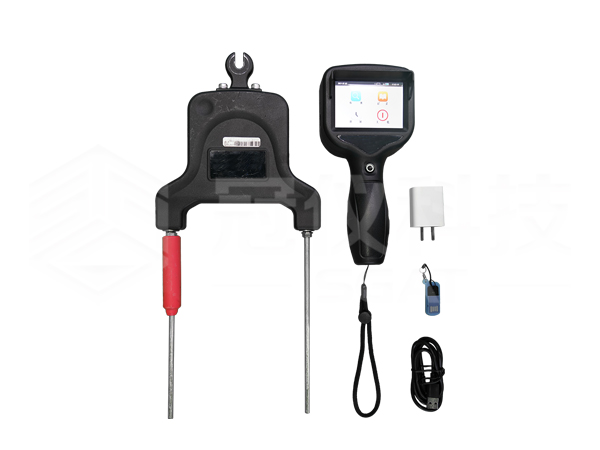

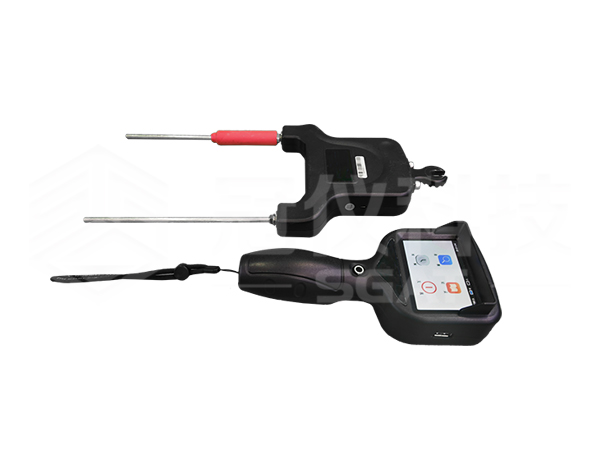

我公司自主研發生產的SGAT8625無線絕緣子分部電壓測試儀是測量絕緣子分布電壓的專用測量儀器，能在不停電時定量地準確測量出每一片絕緣子兩端的分布電壓值，并將測量結果以數據形式實時記錄存儲顯示。

        該儀器具有測量精度高、測量范圍廣、攜帶方便、操作簡單等特點，非常適合現場運行中的盤形懸式絕緣子兩端分布電壓進行快速精確的測量。

1、測量時將檢測發射機與絕緣操作桿緊固連接，手持操作桿尾端接觸被測絕緣子，采集絕緣子絕緣子兩端分布電壓信號，經模數轉換變?yōu)閿?shù)字信號之后通過射頻信號傳輸給手持接收機，手持接收機將接收到的數字信號計算處理，并在屏幕上顯示實時測量結果。

2、引用標準

     DL/T596-2021《電力設備預防性試驗規程》

     DL/T626-2015《劣化懸式絕緣子檢測規程》

3、判斷依據

（1）被測絕緣子電壓值低于50%標準規定值，判為劣化絕緣子。

（2）被測絕緣子電壓值高于50%標準規定值，同時明顯低于相鄰兩側合格絕緣子的電壓值，判為劣化絕緣子。

各電壓等級交流輸電線路絕緣子串的分布電壓標準值詳見附錄。

1、該儀器具有高電壓耐受能力，采用抗干擾技術，實現了在不停電的情況下測量絕緣子片兩端的分布電壓。

2、支持?jǐn)?shù)據遠距離傳輸，檢測發射機與手持接收機間的數據傳輸通過射頻的方式，使檢測過程更加方便、快捷。

3、檢測發射機可通過調節卡扣接頭與絕緣操作桿的連接，適用耐張、懸垂等不同角度的測量需求。

4、根據檢測數據自動統計每串片數，存儲每片測量結果，并可將測量結果存入U(xiǎn)盤，方便以后查詢。

5、支持歷史數據查看及分析，可在手持接收機上查看存入U(xiǎn)盤的歷史數據，并繪制絕緣子串電壓分布曲線。

技術參數
