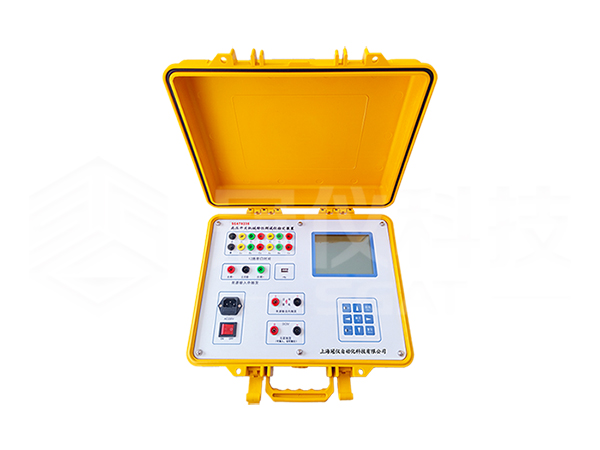

本儀器能產生高精度、寬范圍的定時信號，并能模擬高壓斷路器的動作，可用于校驗和檢測高壓斷路器動態特性測試儀的時間基準，用于校驗高壓開關測試儀時間測量功能。

技術指標：

1、本裝置有12路觸頭輸出，可同時模擬12個高壓斷路器觸頭。

2、高壓斷路器合閘或分閘時間可在 1－9999.99mS范圍內任意設置。

3、分辨率：10us或1us

4、精  度：0.01%讀數±10us。

5、彈跳頻率可選擇1kHz、2kHz。

6、彈跳脈沖個數可在  0－20 個范圍內任意設置。

7、支持不同期測試。

8、支持內部觸發、外部觸發、有源觸發、無源觸發。

9、環境溫度：10－30度

10、環境濕度：小于85％

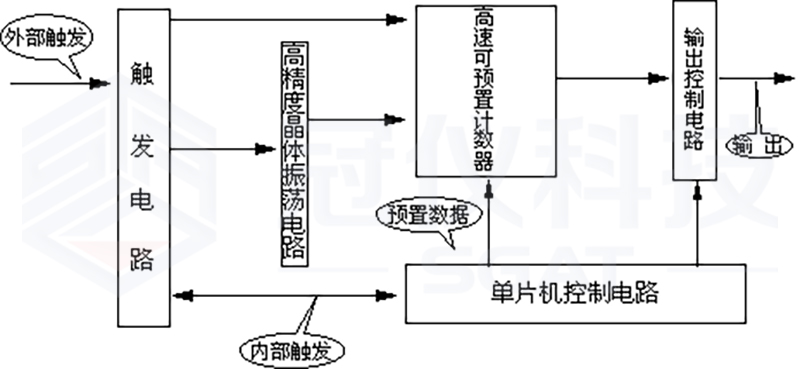

1、時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖所示：

2、該時間校準裝置的特點是：

⑴實時性強，裝置努力做到了觸發實時，計數實時，輸出實時。為了能實現實時，觸發環節采用恒流觸發，計數環節采用高速可編程邏輯電路構成同步計數器，保證計數輸出和基準脈沖同步，輸出電路電路采用晶體管模擬。

⑵采用高精度石英晶振，保證基準脈沖的精確性和穩定性。
