SGAT8255高壓開關動特性測試儀檢定裝置

發布時間:2025-11-10人氣:4

產品簡介 Product Introduction

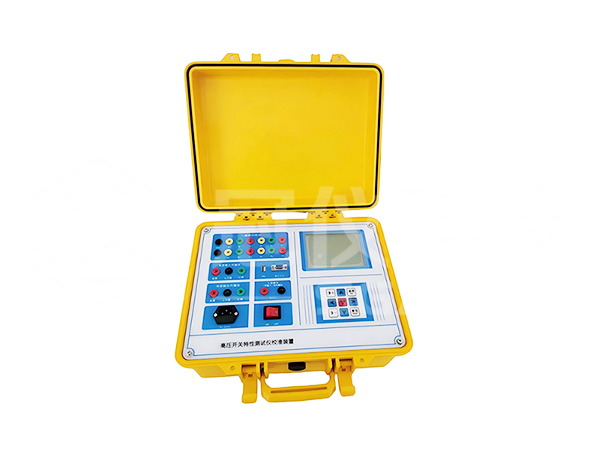

        本儀器采用ARM控制配合CPLD芯片產生高精度、寬范圍的定時信號,并能模擬高壓斷路器的動作,可用于校驗和檢測高壓斷路器動特性測試儀的時間基準,用于校驗高壓開關測試儀時間測量功能。

斷路器行程速度校準運動平臺,采用美國進口高速磁懸浮電機和驅動系統,精度1微米的光柵傳感器采樣,準確測試傳感器運動行程和速度。

本裝置既可單機使用,也可以聯接電腦使用。本文前面以單機操作作為介紹,聯機操作可參考后文軟件操作說明。

產品參數 Product Parameters


2.1 本裝置可12路斷口同時輸出,可同時模擬12個高壓斷路器觸頭斷口的合/分閘。

2.2 可同時模擬高壓斷路器合閘或分閘時間,可在 1-20000ms范圍內任意設置,分辨率:1μs,

精度:0.001%讀數±5μs。

2.3 彈跳脈沖個數可在  0-250 個范圍內任意設置,彈跳頻率1kHz、2kHz、4kHz、8kHz可選擇。

 2.4 支持不同期測試。

2.5 行程設置范圍:10mm-800mm, 分辨率:0.01mm, 精度:0.1%讀數±0.15mm

2.6 速度設置范圍:0.1m/s-6.0m/s,分辨率:0.01 m/s,精度:0.1%讀數±0.01 m/s

2.7 支持內部觸發、外部觸發、有源觸發、無源觸發。

2.8 時間校驗及系統控制操作臺重量約70公斤左右,行程速度校驗運動平臺約180公斤。

2.9 環境溫度:10-30度  環境濕度:小于85%

工作原理 Working principle

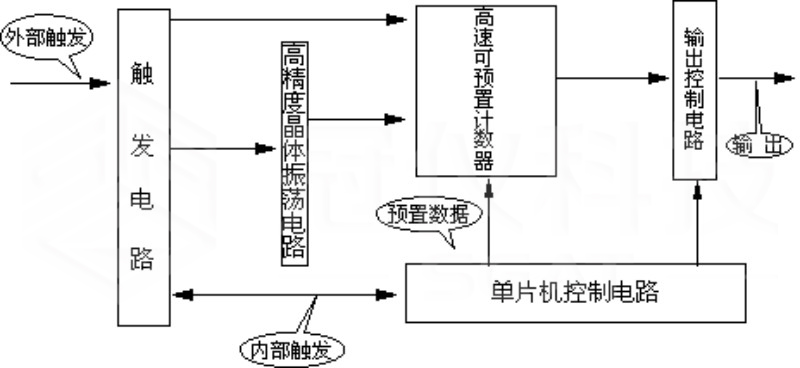

       時間校準裝置電路劃分為:觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路,如圖(1)所示。



圖(1

      BYKG-J12D校準裝置時間校準的特點是:

3.1 實時性強,裝置努力做到了觸發實時,計數實時,輸出實時。為了能實現實時,觸發環節采用恒流觸發,計數環節采用高速可編程邏輯電路構成同步計數器,保證計數輸出和基準脈沖同步,輸出電路采用晶體管模擬輸出。

3.2 采用高精度石英晶振,保證基準脈沖的精確性和穩定性。

界面介紹 Interface Introduction

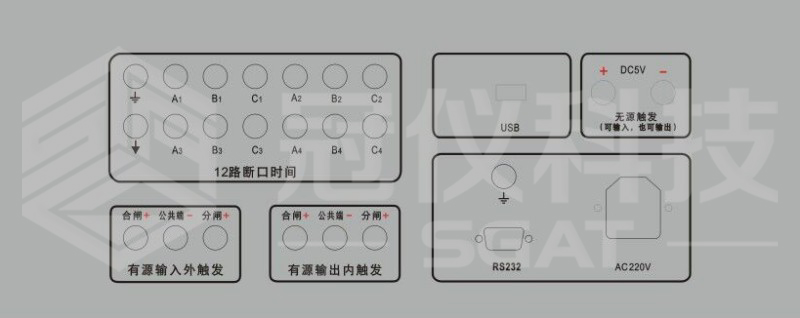

4.1  12路斷口時間:

       模擬高壓斷路器12路觸頭輸出,前6路A1,B1,C1,A2,B2,C2與其前端黑色接地插孔共地,后6路A3,B3,C3,A4,B4,C4與其前端黑色接地插孔共地,稱之為虛地。如果要同時測量12路,則要保證兩個地相連。

支持每一個斷口設置不同的時間,支持不同期設置。

4.2有源輸入外觸發:

      由被校驗的高壓開關測試儀提供觸發電壓,輸入觸發電壓的范圍為:DC20-250伏。

4.3有源輸出內觸發:

      由本校準裝置提供觸發電壓來觸發被校驗的高壓開關測試儀,輸出電壓:DC 110V左右。

4.4 無源觸發端:

       主要用于對本裝置進行校準。此端口無法承受電壓,否則會損壞設備。

4.5 USB接口和RS232聯機接口:

       USB接口主要用于設備優盤升級和數據導出功能。RS232接口用于本校準裝置與計算機聯機通訊使用。

        注意:輸出端口可以設置成節點輸出或者TTL電平輸出,不管哪種輸出方式,都嚴禁輸出端口短路,短路會損壞設備。

操作說明 Operating Instructions


5.1

      接好高壓開關測試儀和BYKG-J12D 高壓開關測試儀校準裝置之間的連線(包含:地線、斷口線和控制線)。然后打開電源開關(時間彈跳參數對應的按鍵開關為必須開啟的開關,行程速度校準對應的開關,

在需要校準行程速度的時候開啟,平時可選擇關閉。此開關開啟后需等待1-2分鐘,讓內部負責驅動行程速度的電腦完成啟動)。為保證BYKG-J12D校準儀器測試的可靠性,開機預熱5分鐘以上再進行測試。



5.2 參數設置和操作:

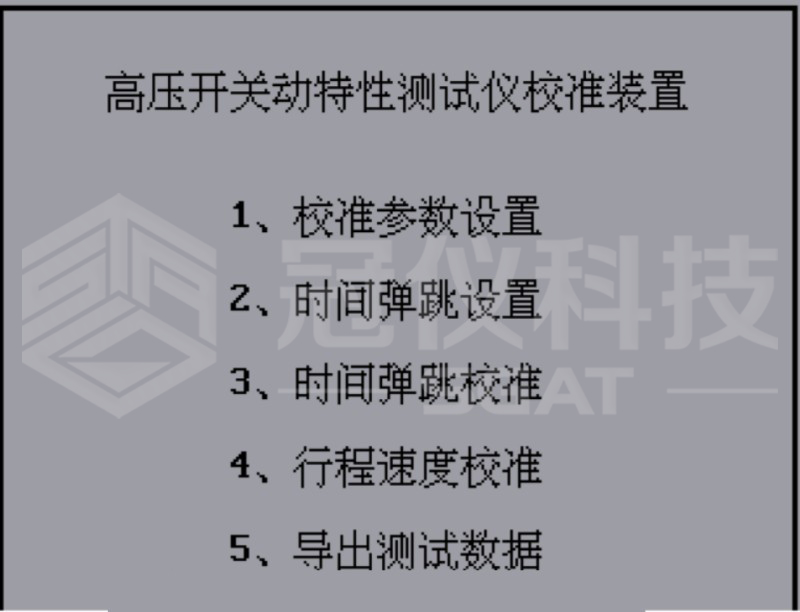

      BYKG-J12D 高壓開關測試儀校準裝置的具體操作方法:開機后進入主界面,如下:


進入主菜單中的【1、校準參數設置】,對BYKG-J12D 校準裝置和被校開關測試儀分別進行如下設置。

A、BYKG-J12D 校準裝置設置:   觸發方式:外觸發

                          觸發類型:有源觸發

                          脈沖輸出:節點輸出

                          彈跳頻率:1K

被校準高壓開關測試儀設置:觸發方式:內觸發

                          輸出電壓:調整為DC100-DC220V之間為宜

彈跳頻率可選1K,2K,4K,8K。彈跳頻率大小對應彈跳的精細程度。頻率越大,彈跳越精細。1KHz彈跳間隔時間為1/1000=0.001S=1ms,2KHz彈跳間隔時間為1/2000=0.0005S=0.5ms,4K,8K類推。

具體接線,如圖:


BYKG-J12D 校準裝置紅色接線柱接高壓開關測試儀內部直流輸出電源的合閘+,黑色接線柱接高壓開關測試儀內部直流輸出電源的負—,綠色接高壓開關測試儀內部直流輸出電源的分閘+

然后進行時間彈跳等時間量的設置,具體操作方法如下:

進入主菜單中的【2、時間彈跳設置】,如圖:


按向上鍵進入所要修改的位置,如A1合閘時間斷口處,按【確定】鍵后,然后按左右鍵,可以左右移動光標,移動要相應的位置上,按上下鍵修改數字大小。修改好后按【確定】鍵保存該項設置,

然后再按上下左右鍵可以進入到其他需要修改的地方,按照上面的方法進行修改即可,修改完后,將光標移動到屏幕最下端的【保存】處,按【確定】鍵保存所有時間彈跳參數的設置。

然后再將光標移動到主菜單界面的【3、時間彈跳校準】,按【確定】鍵進入,如圖:


按【確定】鍵選中“合閘校驗”,如下圖示:


再按右鍵將光標移動到“開始校驗”,如下圖示:


按【確定】鍵開始測試:

    觀察BYKG-J12D校準裝置屏幕右端的斷口狀態會發生變化。如果斷口狀態先前是分,則此時會直接操作被校準高壓開關測試儀進行合閘測試

(如果斷口狀態先前是合。則此時會直接操作被校準高壓開關測試儀進行分閘測試), BYKG-J12D校準裝置動作(會聽到蜂鳴器響聲),等待測量結束,

被測試高壓開關測試儀會出現相應的波形和時間、同期、彈跳等數據。

    以上操作是用高壓開關測試儀內部輸出電源來觸發BYKG-J12D校準裝置。BYKG-J12D處于待命狀態,高壓開關測試儀輸出信號,使檢測系統正常工作。


B、BYKG-J12D校準裝置設置:     觸發方式:內觸發

                           觸發類型:有源觸發

                           脈沖輸出:節點輸出

                           彈跳頻率:1K

    被校準高壓開關測試儀設置:觸發方式:外觸發

    彈跳頻率設置與前文一樣的方法,此處不再贅述。

    這是用BYKG-J12D校準裝置來觸發高壓開關測試儀。高壓開關測試儀處于待命狀態,BYKG-J12D輸出信號,使檢測系統正常工作。

此種方式下的設置參數也可以用于BYKG-J12D校準裝置本身的運動行程校驗。

具體接線方法,如圖:


       如果高壓開關測試儀外觸發只有兩根線,則合閘測試時候接合閘+和公共端-;分閘測試時候接分閘+和公共端-。如果高壓開關測試儀外觸發有三根線,則按照對應方式將線接好。

       具體操作方法參考前文。

       根據BYKG-J12D上顯示的斷口狀態:如是分,則操作高壓開關測試儀做合閘測試;如是合,則操作高壓開關測試儀做分閘測試。先操作高壓開關測試儀使之處于等待觸發狀態,

然后將BYKG-J12D的光標移動到右側的【開始校驗】上面,按一下【確定】按鍵發觸發命令:內觸發信號由等待變?yōu)檩敵?,校準裝置驅動儀器完成動作,儀器界面出現相應的波形和時間、同期、彈跳等數據。

5.3、校準BYKG-J12D高壓開關測試儀校準裝置的具體設置和操作:

      將BYKG-J12D校準裝置設置:觸發方式:內觸發

                    觸發類型:無源觸發

                    脈沖輸出:TTL電平輸出

      將外接5V電源的正極+串接一個1K、2W的電阻,然后接被檢斷口,如A1。外接5V電源的負極-直接接到黑色接地插孔。

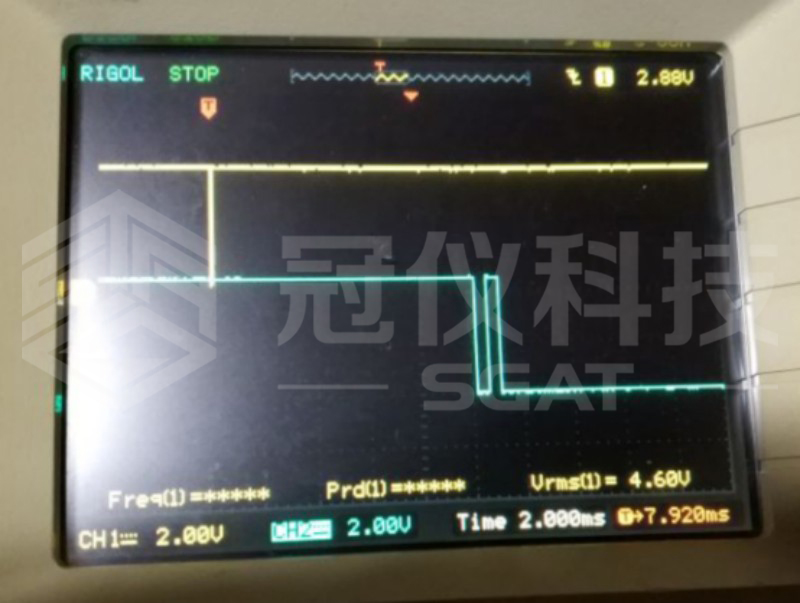

      采用Agilent 53230A 通用計數器進行時間校準。也可用高精度示波器觀察:無源觸發負極-接示波器的地,探頭1接無源觸發正極+ ,探頭2接BYKG-J12D被檢測斷口,如A1。


       無源內觸發是下降沿觸發,合閘時候是下降沿觸發,分閘時候是上升沿觸發。

       然后按照上文B介紹的操作即可。


注意事項 Notes to be observed


7.1 本裝置為脈沖輸出方式,要求輸出端不能短路,不能和其它任何有源輸出端口相連接。否則容易損壞輸出端。

7.2 當使用有源內觸發功能時,有源觸發端將有110伏左右的觸發電壓輸出,注意有源觸發端不能短路,且嚴禁用手觸碰。

7.3 行程速度校準平臺采用磁懸浮技術,具有強磁,所以嚴禁將鐵制物品放置在電機定子附件,一旦被吸入將損壞電機。如果有金屬物品掉入其中,請勿再啟動電機運動,

可嘗試用木質筷子等非金屬物品看能否將物品從嘈中取出。若無法取出,請聯系廠家進行處理。


8、系統配置:

8.1  BYKG-J12D高壓開關動特性測試儀校準裝置            一套

8.2  上位機操作軟件                                                        一份

8.3  RS232轉USB聯機線                                                一條

8.4  測試線                                                                      一套

8.5  電源線                                                                     一條

8.6  接地線                                                                     一條

8.7  內六角扳手                                                             一套

8.8  相關測試附件及鋁合金箱                                       一套
