目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500kV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。

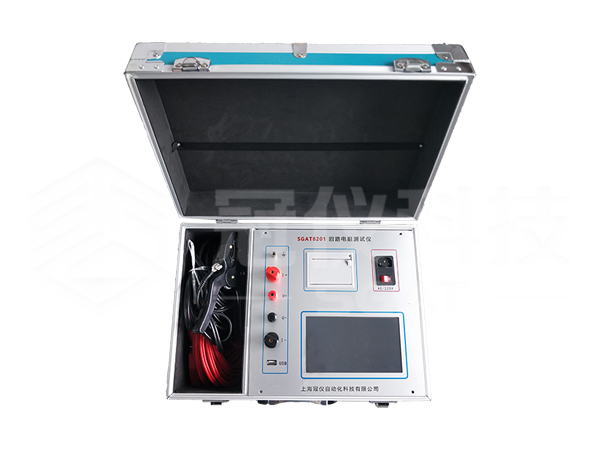

       SGAT8201回路電阻測試儀，是根據中華人民共和國最新電力執行標準DL/T845.4-2019，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A?？稍陔娏?00A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

       產品別稱：接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、電阻回路測試儀、智能回路電阻測試儀、接觸電阻測量?jī)x、接觸(回路)電阻測試儀、回路電阻測試儀。

1.采用大功率恒流輸出；

2.儀器輸出電流大，重量輕；

3.具有完善的保護電路，可靠性強；

4.具有測量時間選擇功能，滿足規定測試。

5.具有打印、存儲功能，方便用戶使用。

輸出電流  100A

測量時間   快速5S、15s、30s、45s、60s可供選擇

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

1. 接地柱   ，為整機外殼接地用，屬保護地。電源開關：

2. I+、I-：電流輸出端子。

3. U+、U-：電壓輸入端子。

4. USB：試驗結果通過數據線轉存到微機后可分析打印。

5. 打印機：打印測試結果。

6. 顯示器：7.5寸彩色液晶觸摸顯示屏。

7. 整機電源輸入口，帶有交流插座，保險倉和開關。
