SGAT-YB系列試驗變壓器控制箱（臺），其工作原理是：通過調整自耦調壓器輸出電壓，實現油浸式試驗變壓器額定壓器額定電壓范圍內的工作電壓調節；同時，操作箱（臺）內裝有高壓輸出電壓表，低壓輸入電流表及過流保護電路；可以方便地讀取試驗電壓值，并能可靠地保護備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗理想設備；是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。

產品別稱：SGAT-YB交直流油浸式試驗變壓器

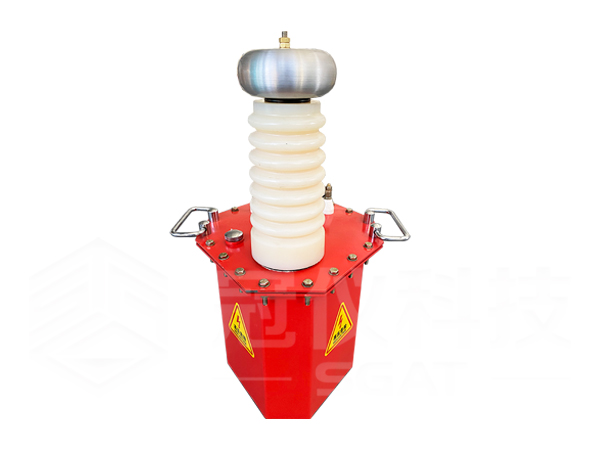

SGAT-YB系列輕型交直流試驗變壓器

注：本系列產品中有200V的串級抽頭，可二臺或三臺串級成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高電壓。并可根據用戶需要在高壓繞組中抽出5-15KV的中壓抽頭，供高壓電機作交流耐壓試驗。并可定制特殊規格的試驗變壓器。

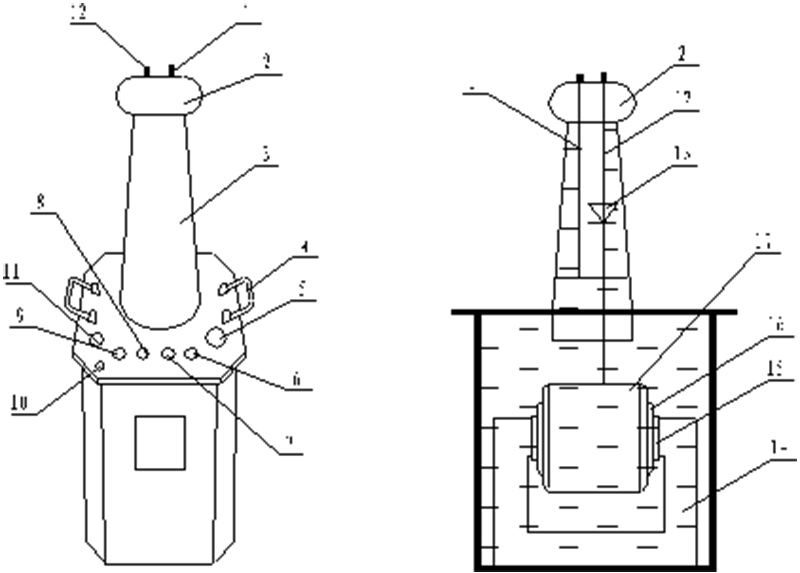

       SGAT-YB系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。

1、短路桿D   2、均壓球   3、高壓套管   4、變壓器提手    5、油閥    6~7、次壓輸入a、x   8~9、測量端子E、F   10、變壓器外殼接地端    11、高壓尾X   12、高壓輸出A   13、高壓硅堆   14、變壓器油   15、鐵芯   16、次低壓繞組    17、測量繞組    18、二次高壓繞組

在SGAT-YB試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。SGAT-YB系列中無高壓硅堆。
