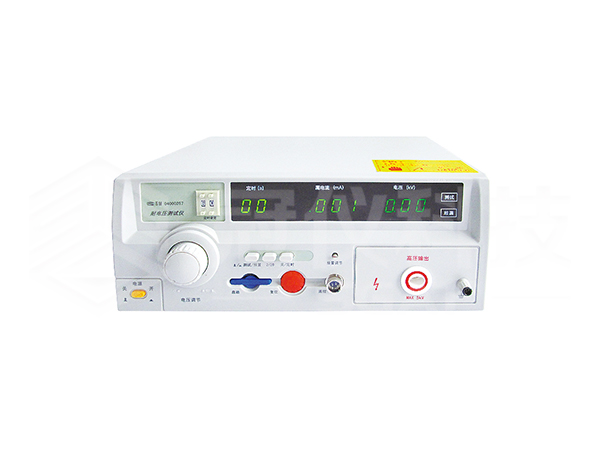

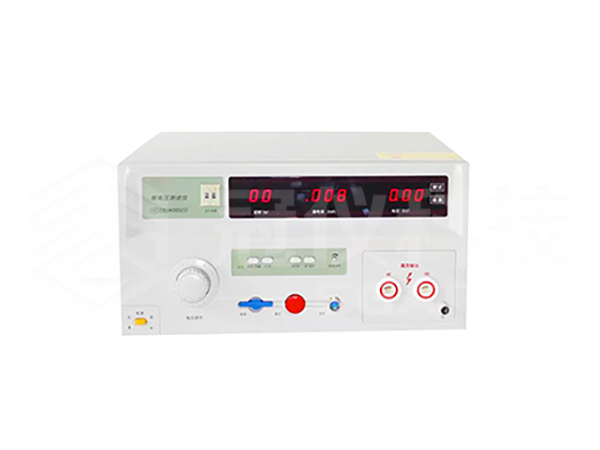

耐壓測試儀是測量耐壓強度的儀器,它可以直觀、準確、快速、可靠地測試各種被測對象的擊穿電壓、漏電流等電氣安全性能指標，并可以作為高壓源用來測試元器件和整機性能。SGATNY系列耐壓測試儀是按照IEC、CSA、UL、JIS等國際國內的安全標準要求設計的，耐壓輸出1kV~50kV，漏電流0~200mA。適合各種家用電器、電源開關、電線電纜、變壓器、接線端子、高壓膠木電器、電機、醫療、化工、儀器儀表等，以及強電系統的安全耐壓和漏電流的測試、同時也是科研實驗室、技術監督部門不可缺少的耐壓試驗設備。

       SGATNY耐壓測試儀是在吸收、消化國內外先進耐壓測試儀的基礎上，結合眾多用戶的實際使用情況加以提高、完善設計而成的。測試電壓、漏電流同時顯示，功能豐富實用，可通過漏電流顯示反映被測體漏電流的實際值和比較同類產品不同批次或不同廠家產品中的耐壓好壞程度，確保你的產品安全性能萬無一失，同時可利用漏電流顯示功能，擴展測量高壓硅堆的反向電壓、反向漏電流等，在技術性能和質量可靠性上處于國內領先水平。

     1、 電壓測試范圍：AC/DC：0~10kV                     電壓準確度：5%FS；

     2、漏電流測試范圍：AC：0~2mA、2mA~20mA、20mA~50mA三檔

     DC：0~2mA、2mA~20mA          漏電流準確度：5%FS；

     3、漏電流報警值預置范圍： AC：0.3~2mA／2~20mA／50 mA

     DC: 0.3~20mA（連續設定）

     4、 時間測試范圍：1s~99s，連續設定和手動；

     5、容量：500VA

     6、輸出波形：50Hz正弦波 AC ;  DC

     7、電源：198V～242V  AC    47.5 Hz～52.5Hz ；

     8、工作條件：環境溫度0～40oC、濕度：≤75% RH ；

     9、體積：390×400×200mm

    10、重量：15kg

    11、附件：高壓測試棒一付、電源線一根、說明書一份、保修卡合格證一張。

     1、電源開關；

     2、啟動鈕：按下時，測試燈亮，此時儀器輸出高壓；

     3、復位鈕：按下時，測試燈滅，此時無高壓輸出；

     4、電壓調節鈕：調節輸出電壓的大小，逆時為小，反之為大；

     5、測試燈：該燈亮，表示高壓已啟動，燈滅則高壓斷開；

     6、超漏燈：該燈亮，表示被測物擊穿，超漏為不合格；

     7、高壓輸出端：AC高壓輸出端；

     8、高壓輸出端：-DC高壓輸出端；

     9、電壓表：輸出電壓指示；

    10、時間定時器：1s~99（999）s定時調節，可設定所需測試時間值；

    11、漏電流量程選擇開關：切換漏電流量程，根據開關狀態，分別為 0~2mA量程檔、2mA~20mA量程檔；

    12、漏電流預置/測試開關：按下開關，可設定漏電流報警值，彈出開關，在常態時即為測試狀態，可通過“漏電流指示電流表”實時檢測到漏電流值；

    13、漏電流電流表：根據“漏電流量程開關”位置，相應指示0~2mA、2~20mA、50mA；

    14、漏電流預置調節鈕：按下預置/測試開關，可設定漏電流報警值0.3~2mA、2~20mA、50mA；

    15、定時開關：按下開關，調節時間定時器可設定測試時間，彈出開關，定時器不工作；

    16、遙控插座：因為本機的輸出電壓較高，為保證操作人員的安全，遙控不配置；

    17、接地柱：連接測試接地地線用；

    18、電壓轉換開關：AC/DC轉換開關，按下為“DC”測試，彈出為“AC”測試；

    19、漏電流50mA(AC)開關。

    20、時間顯示1~99（999）s

     1、操作者必須戴橡膠絕緣手套，座位下墊橡膠絕緣墊，以防高壓電擊；

     2、儀器必須可靠接地；

     3、在連接被測體時,必須保證高壓輸出為“0”及在“復位”狀態；

     4、測試時,儀器接地端與被測體要可靠相接，嚴禁開路；

     5、切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險；

     6、盡可能避免高壓輸出端與地短路，以防發生意外；

     7、測試燈、超漏燈一旦損壞，必須立即更換，以防造成誤判；

     8、排除故障時，必須切斷電源；

     9、儀器空載調整高壓時，漏電流指示有起始電流，屬正常，不影響測試精度；

    10、儀器避免陽光正面直射，不要在高溫潮濕多塵的環境中使用或存放；

    11、儀器使用一年后，必須按照國家技術監督部門要求送計量部門或回廠檢定，合格后，方可繼續使用。
