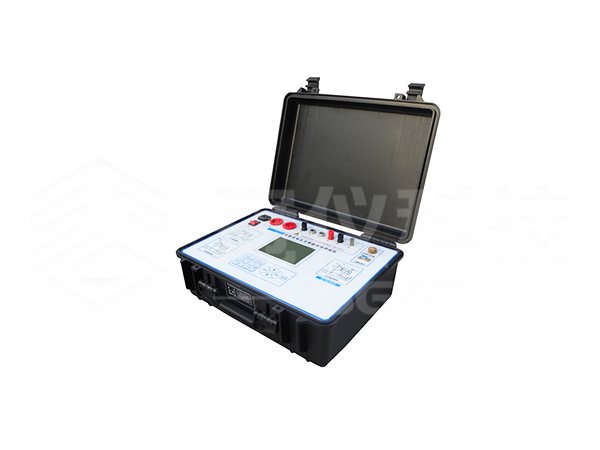

電磁式與電容式電壓互感器進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。GIS式、電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量?？梢愿采w6KV/100V、6KV//100V/、10KV/100V、10KV//100V/、35KV/100V、35V//100V/、110kV/100V、110kV//100V/、220kV/100V以及220kV//100V /、330kV/100V、330kV//100V/、500kV/100V、500kV//100V/變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS式電壓互感器、電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%（或者110%、115%）的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程。

2. 單臺測試儀即可完成對GIS式電壓互感器、電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。

3．具有極性、變比、接線檢查功能。

4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。

5. 具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。

6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。

7. 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。

8. 測試過程操作簡單。

9. 儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。內存為16G,可以存儲百萬組數據。

10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。

11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

1.  環境條件：

溫度：（5~40）C 相對濕度：<80%（25C）

海撥高度：<4500m 電源頻率：500.5Hz

2.  被測電壓互感器類型：GIS式、電磁式、電容式電壓互感器

3．誤差測量準確度：0.05%

4．分壓比測量準確度：0.1%

5．分壓電容測量準確度：2%

6. 直流電阻測量準確度：0-0.1Ω  3%

                       0.1-50   1%

7. 內部標準電壓互感器部分：

a、變比范圍：

6KV/100V、    6KV//100V/

10KV/100V、    10KV//100V/

35KV/100V、    35KV//100V/

110KV/100V、       110KV //100V/

220KV/100V、     220KV//100V /

330kV/100V             330kV//100V/

500kV/100V             500kV//100V/

b、準確度等級：    0.02%

8. 檢定部分： 電壓范圍：0-100V （百分表誤差0.5%）

比差：0.001%-3%  （100V）

                角差：0.00′-50′（100V）

                誤差： X=(2%×X+2%×Y2個字)

                     Y=(2%×X+2%×Y2個字)

               導納：0.1mS-99.9mS

               誤差： X=(2%×X+2%×Y2個字)

                    Y=(2%×X+2%×Y2個字)

9．外形尺寸：496*394*185 mm

10．重量（Kg）:14.0
