100V（20%）直流

0.01MΩ~2.50GΩ

±3%rdg±5dgt

1.00GΩ~100 GΩ

±15%rdg±5dgt

250V（15%）直流

0.01MΩ~2.50GΩ

±3%rdg±5dgt

2.50GΩ~250 GΩ

±15%rdg±5dgt

500V（10%）直流

0.01MΩ~5.00GΩ

±3%rdg±5dgt

5.00GΩ~500 GΩ

±15%rdg±5dgt

1000V（10%）直流

0.01MΩ~10.00GΩ

±3%rdg±5dgt

10.00GΩ~1.00 TΩ

±15%rdg±5dgt

2500V（10%）直流

0.01MΩ~25.0GΩ

±3%rdg±5dgt

25.0GΩ~2.50 TΩ

±15%rdg±5dgt

交流電壓

0.01V~750V

±2%rdg±3dgt

直流電壓

0.01V~1000V

±2%rdg±3dgt

電    源

DC 14.8V 2600mAh可充鋰電池，電池充滿約16.8V

試驗電壓

設定范圍：100V、250V、500V、1000V、2500V

短路電流

≥5mA(≥10mA、≥3.5mA、≥1.5mA選型)

接線方法

L接線端：“L"稱為高壓輸出端，稱為線路端，引至被測物的一端

G接線端："G"稱為屏蔽端，用于三電極法測量絕緣材料或電纜的絕緣電阻，它接至電極保護環端

E接線端："E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層

V接線端：交直流電壓測量端（交直流自動識別）

分辨率

絕緣電阻：0.01MΩ

交流電壓：0.01V

直流電壓：0.01V

測量時間

1分鐘~30分鐘（與測量方式有關，可設置)

背    光

可控白屏背光，適合昏暗場所使用

換    擋

全自動換檔

LCD

4位LCD顯示，白屏背光

LCD尺寸

128mm×75mm

LCD顯示域

124mm×67mm

測量指示

測量中LED閃爍指示，進度棒圖指示

充電指示

充電時充電器上的指示燈亮紅色，充滿后亮綠色

尺   寸

儀表尺寸：長寬高258mm×215mm×83mm

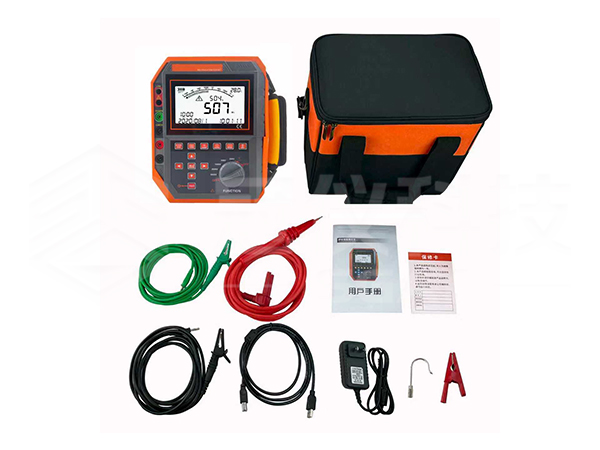

標準測試線

紅色高壓測試棒1根，綠色、黑色測試線各1根

電池電壓

實時顯示電池剩余電量，低電量時請及時充電

低電量期間，電池顯示符號閃爍并報警，儀表無法輸出電壓進行測試

通訊接口

具有USB接口，存儲數據可以上傳電腦，保存打印

通 訊 線

USB通訊線1條，長1.5m

工作電流

待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：450mA Max(背光關閉)

質    量

儀表：約2.2kg(含電池)

總質量：約4.11kg(含包裝)

工 具 包

黃黑雙色工具包，方便攜帶，視覺效果佳

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-20℃～60℃；70%rh以下

耐    壓

測試線與機殼間 AC10.0kV  50Hz 承受1min

絕緣電阻

測試線與機殼間 >500MΩ

電磁特性

IEC61326(EMC)
