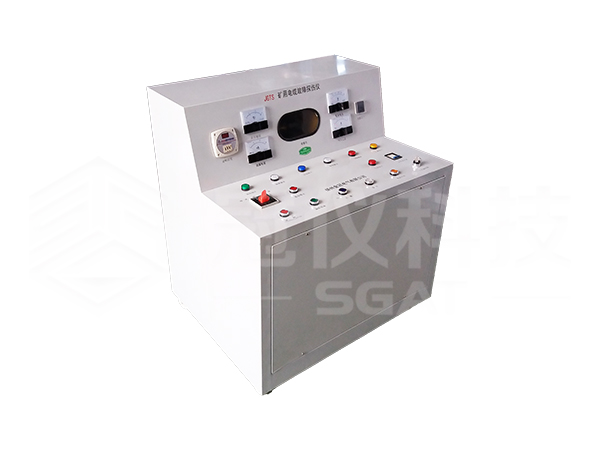

SGAT8500礦用電纜故障測試儀專供各類礦用電纜在煤礦地面進行擦傷，并在電纜修復后直流耐壓測試和泄漏電流試驗之用。是一臺符合《煤礦電氣試驗規程》要求的，實用性強的電纜修理的電纜測試的綜合性必備工具。

1、電流電壓：單相交流220V、50Hz

2、探傷直流輸出電壓：0—30KV（按鈕控制）

3、電纜探傷準確度：±50mm 以內

4、測試輸出直流電壓：0—30KV（按鈕控制）

5、自動耐壓測試時間：0—30分 （可設定）

6、泄漏電流測試范圍：0—100 微安

7、主變壓器額定容量：3KVA

8、整流方式：單相半波

9、放電球隙：手柄羅桿調節

10、外形尺寸：1100×1000×1200mm（寬×深×高）

11、重量：約35Kg

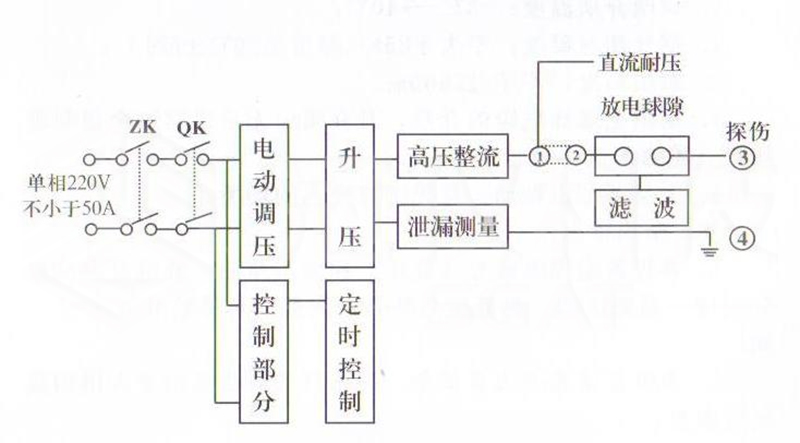

1、本設備由控制部分（低壓）和高壓整流，放電及測試部他組成。高低壓間、高低壓與外殼之間都留有足夠的安全空間。

2、為保證設備及人員安全，高壓啟動前必須由專人用鑰匙進行操作。

3、每次探傷或?qū)﹄娎|進行測試時，都能保證高壓從零位開始徐 升壓，有高低壓限位形狀，升壓或降壓過程均由按鈕進行控制，升降電壓速率平穩，操作安全簡便。

4、直流耐壓測試時間可由數字后自動進行（也可由人工進行控制），試驗時間準確可靠。

5、泄漏電流可根據耐壓測試過程的需要隨時進行測量。

6、設備有過流及短路保護，有啟動預警告及過流保護。

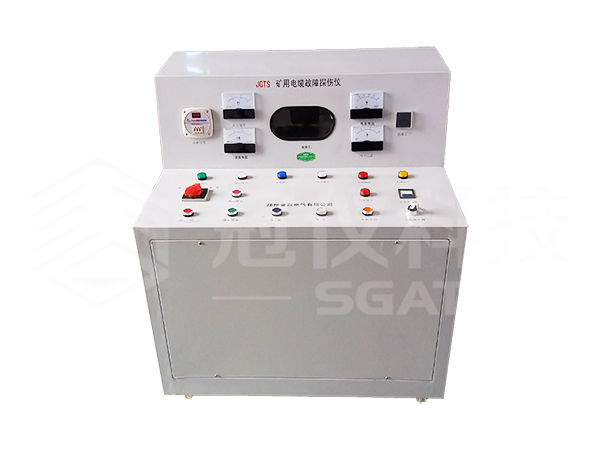

7、在控制面板上設有電源開關、高壓啟動、高壓停止、升壓、降壓等開關或按鈕，有耐壓測試數字時間定時繼電器等。

8、在顯示板上有高壓電壓、泄漏電流和低壓總電流等測量電表，設有電源、高壓、定時等指示燈和對球隙放電進行曲觀察窗口等。

9、配備了專用高壓放電棒，供每次探傷或測試后進行放電，以確保安全，箱底部有接地標志。
