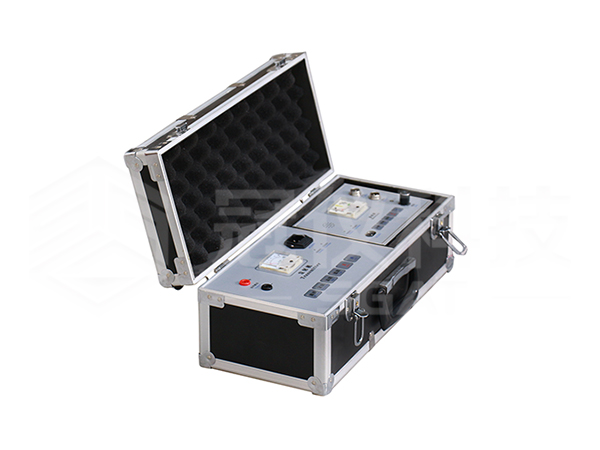

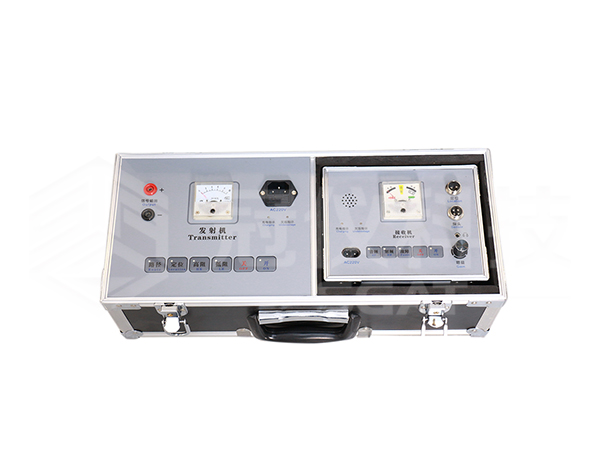

SGAT8506路燈電纜故障測試儀是由發射機、接收機、磁感應探測棒、定位探測架等組成。本儀器是光纜、電纜故障定位測試的儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。

1.接收靈敏度高

2.靜態漂移低

3.定位精度高

4.抗干擾能力強

5.液晶屏顯示信號及狀態

6.內置鋰電池供電，并配有充電器

1.路徑定位距離：市話電纜為3km，其它線纜可達20km

2.定位阻抗范圍：0－5MΩ

3.定位精度：<±10cm

4.埋深探測：<3m

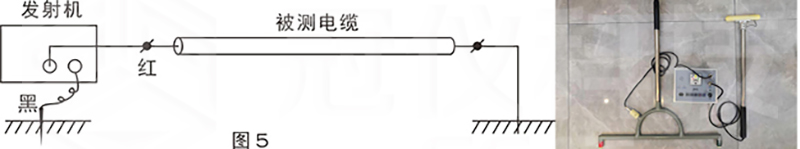

路徑探測發射機接線圖

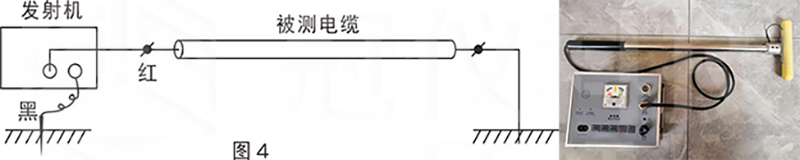

用差分電位法定位故障發射機接線圖

當機內電池能量不足時(接收機和發射機均有電量指示標志)，應及時充電。如果儀器長期不用，也應定期給它充電，以免損壞電池。
