1、時   間: 12個斷口的固有分、合閘時間，同相同期、相間同期。

2、 重 合閘: 每斷口合－分，分－合,分-合-分；金短時間、無電流間隔時間值。

3、 彈   跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。

4、速   度: 剛分、剛合速度，最大速度，時間－行程特性曲線。

5、 行   程: 總行程，開距，超程，過沖行程，反彈幅值。

6、電   流: 分、合閘線圈的分、合閘電流值、電流波形圖。

7、動作電壓: 機內提供DC0～270V／20A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。

1、儀器采用工控機架構，適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。

2、傳感器：加速度測速傳感器、旋轉測速傳感器、直線行程傳感器和觸點傳感器，安裝極為方便，簡捷。

3、觸發方式：內觸發、外觸發，傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。

4、儲能輸出：儀器可提供直流可調儲能電源，一次性接好線后無須倒線就可以隨時控制電機儲能。

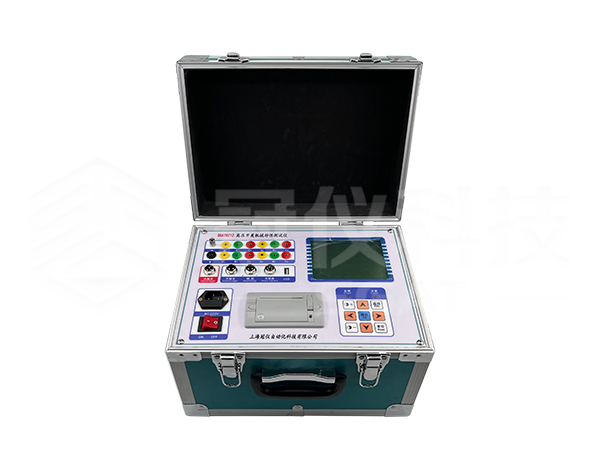

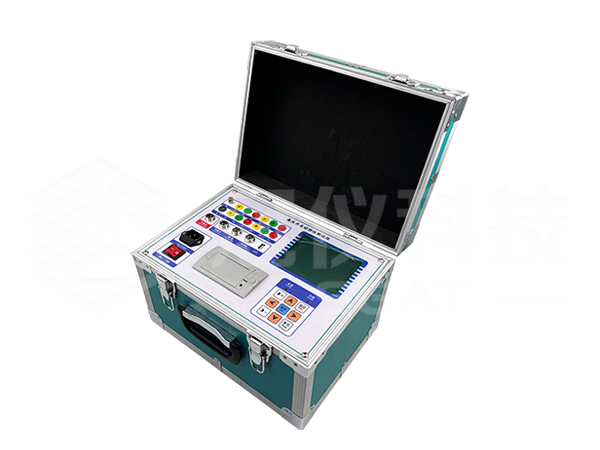

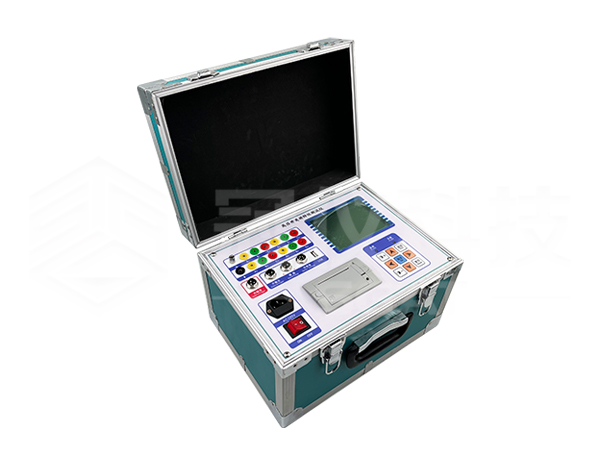

5、主機大屏幕、直透式、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。

6、主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于數據轉移和程序升級。

7、 儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。 內置快速微型打印機，打印所有數據及圖譜。

 8、儀器增加了三相傳感器顯示。

9、儀器為了適應開關廠老化試驗增加了自動儲能。

1、使用環境

     輸入電源  220V±10%  50Hz±10%      大氣壓力   86～106kPa

     溫     度  -20～45℃                濕     度   ≤80%RH

2、安全性能

     絕緣電阻  ＞2.0MΩ

     介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

3、基本參數

     ◆時    間： 量程 0-64000.0ms  分辨率0.1ms  誤差≤ 0.1％rdg±0.1

     ◆速    度： 量程 0-20.00m/s  分辨率 0.01m/s 誤差≤1％rdg±0.01

     ◆行    程： 量程 0-1000mm

   ◆線圈電流： 量程 20.00A     分辨率 0.01A

   ◆線圈電阻： 量程 27.0KΩ    分辨率 0.1Ω

   ◆輸出電源：DC0～270V數字可調／20A  分辨率 1V  誤差≤1％rdg

   ◆尺寸重量：340mm(L)×240mm(W)×210mm(H)     10kg
